旗艦產品-在線TW-9123R硫磺（尾氣）比值分析儀

- 精準的紫外、可見光、近紅外（UV/VIS/NIR）光譜分析儀器

天澤華益國際有限公司 (TENSWELL INTERNATIONAL COMPANY LIMITED) 生產的TW-9123R硫磺比值分析儀利用紫外吸收原理，測量硫磺尾氣中的硫化氫、二氧化硫、以及羰基硫和二硫化碳等，運算出需氧量或比值信號用以指導控制燃燒配風達到硫磺回收及環保排放最佳效果。

TW-9123R分析儀器的開發開創性的使用專利採樣分析技術，使複雜的樣品處理更為簡單實用，顛覆性的原位採樣應用即使是在生產的同時也可無洩漏的檢查維修分析系統，模組化設計更具有傳統方法無法比擬的方便性特點。

分析儀系統採用穩定的紫外分光光度計和二極管陣列檢測器實現物質的分析和檢測，测量遵從比爾-朗博定律，精確地分析過程中無光學損耗，無運動及轉動部件，2048個列陣紫外光電二極管DAD將光學信號转換成電信號傳送到運算單元完成數據輸出。

儀器特點

多組分測量，有效去除組分間的幹擾，TW-9123R能夠連續監測H₂S與SO₂（可選測量COS與CS₂）的濃度，利用獨特演算法分離吸光度總曲線，通過數百個數據獲取點利用回歸演算法使其對應每一種不同被測物質曲線。此種途徑要比傳統的濾光片轉盤要簡單易行且技術優越，此種做法的分析儀沒有活動部件，沒有濾光片及組分的相互干擾。

安全性保障，特效專利免維護原位關閉式採樣探頭的使用，採樣探頭具有專利除霧脫硫防堵塞功能，無需插拔即可維護，沒有採樣管線，採樣氣體直接返回工藝管線，無需放空，顛覆性解決了硫磺回收裝置樣品處理的難關，實現工藝生產時在線維護無工藝介質洩漏的安全目的，使日常或事故狀態下處理問題變得輕而易舉和免於人員受毒性氣體侵害的危險。

系統運行無需過多的週邊條件即可輕鬆的實現連續、安全長週期運行，儀器運行只需儀錶電源、儀錶空氣、飽和低壓蒸汽和標準氣體即可，具備內部光學自動曲線標定及校驗功能。

系統標配自診斷、自動報警功能，自動程序切斷進樣，自動定期空氣、蒸汽反吹功能，校驗及反吹時信號保持。

分析原理

▶ 脈衝氙燈光源產生光信號，由光纜傳遞到流通池的進口，在進口處由安装的聚焦鏡片將光束聚焦成平行光束

▶光信號直接穿過固定長度樣品流通池，並與流通池內部連續流動的樣品接觸

▶獲得了代表即時樣品化學組分濃度的吸光度之後，光學信號由安装在流通池另一端出口的聚焦鏡片中傳出，通過光纜傳遞到分析儀主機內部的分光光度計中

▶ 全息光柵物理性分散光信號，並將每一小段分離的光信號對應到2048個二極管陣列的光電二極管DAD上

▶ 光電二極管DAD測得的光強度光譜由分析儀控制器進行資料分析，通過分析與樣品接觸的光信號的光強度的損失，最終算出吸光度光譜並由顯示器輸出

▶從氙燈光源發射光信號經樣品流通池傳到二極管陣列檢測器上，毫秒級信號傳遞速度，期間沒有移動及轉動部件

使用場合

克勞斯制硫工藝/超級克勞斯制硫工藝/選擇氧化制硫工藝/硫磺尾氣及CEMS分析/核工業鈾純化轉化六氟化鈾、六氟化鈈和氟氣、氟化氫/中西醫藥人體殘留檢測等

分析方法

紫外光纖光譜吸收法

樣品流通

根據介質組份量程需求決定光程大小（從ppm~% 均可完成測量）

光    源

190-1100nm長壽命氙燈光源，連續運行壽命不少於7年，根據具體應用可配置另類光源

檢 測 器

2048個二極管陣列檢測光纖光譜儀

技術參數

組份量程：H₂S    0-2%（量程根據需要任意設置，ppm~%測量單位使用者確定）

                 SO₂   0-2%（量程根據需要任意設置，ppm~%測量單位使用者確定）

                 需氧量或比值（可選擇同時輸出）

                 CS₂   0-4000ppm（用戶選擇）

                 COS    0-4000ppm（用戶選擇）

測量精度：H₂S& SO₂≤±0.4% F.S；比值&需氧量≤±0.1% F.S

重   複 性：H₂S& SO₂≤±0.4% F.S；比值&需氧量≤±0.1% F.S

响應時間：T90＜3秒（實測）

靈   敏 度：≤±0.1% F.S

零點漂移：≤±0.1% F.S/d，零點自修正（周期性）

模擬輸出：標準4組4-20mA輸出，使用者需要增加測量組分時對應輸出數量

數字輸出：4xDO 3.0A @250VAC幹触點，用於儀器故障報警及電磁閥控制等

輸入信號：外接輸入2組AI信號和2組DI信號

通       訊：RS-485RTU；無線GPRS遠端智慧通訊協定：Android及IOS系統（選擇）

操作系統：WINDOWS 7或模擬觸屏簡化操作系統（標配）

工程軟件：依託系統專有METER PRO 工程軟件滿足大數據運算要求

儀器尺寸：整體約1800（h）x1000（w）x500（d）mm或 71（h）x40（w）x20（d）inch，可以按使用者需求確定規格尺寸

儀器重量：約90Kg(根據使用者需求會有改變，以供貨實物為準)

接觸材質：精鋼316L /紫外石英/氟化鈣/氟化鎂/氟橡膠

防爆防護：隔爆Ex d IIC T4 Gb IP66 or 正壓吹掃ATEX Ⅱ2G Ex Px IIC T5 Gb Tamb=-20℃ to +50℃，分析系統標配為正壓吹掃系統防爆，防護級別IP65，根據不同的防爆要求選擇對等級別的正壓吹掃設備。

環境溫度：分析系統自控恒溫，儀錶運行不受環境溫度影響

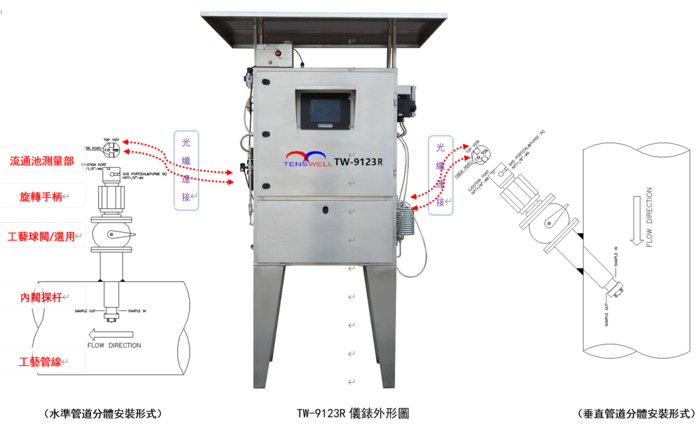

安裝方式

I分體安裝形式

1垂直管線傾斜45°安裝

2水平管線垂直安裝

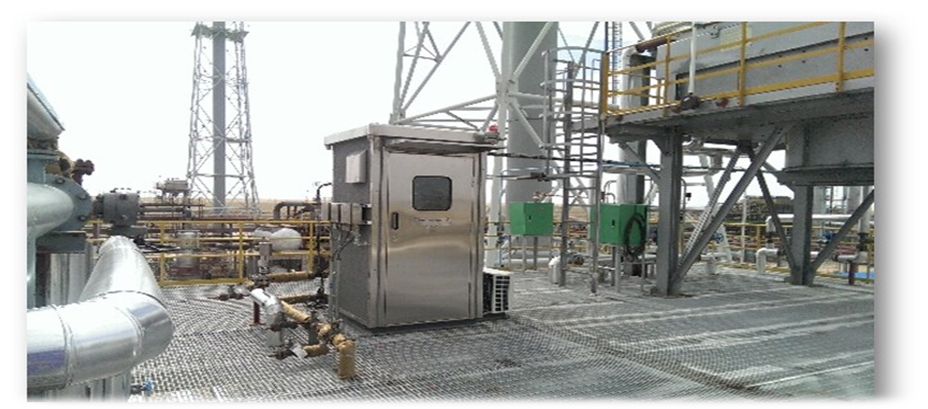

均採用分體安裝，可露天安裝無需特別保護（分析小屋等防護措施）

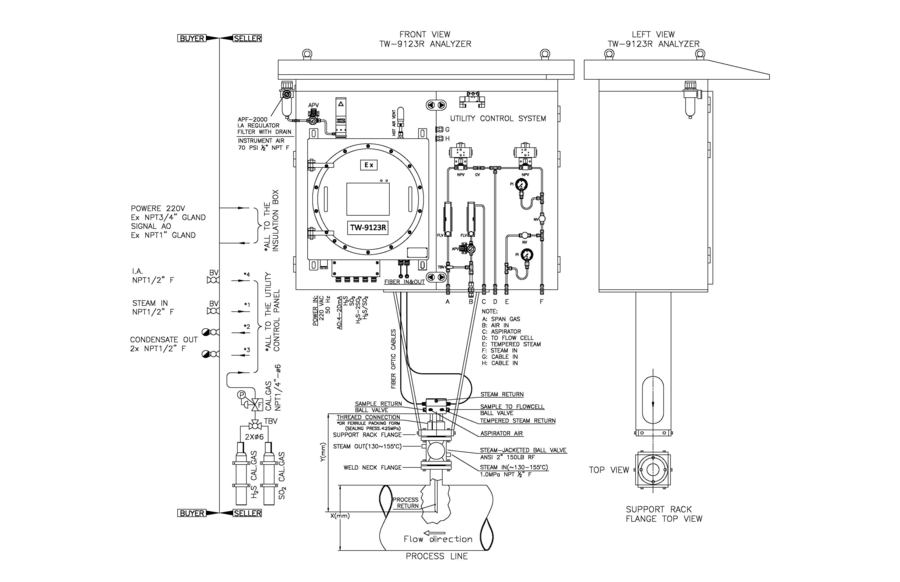

II一體化安裝形式

分析儀系統及採樣測量裝置采用整體安裝方式垂直於安裝在水平工藝管線

特別說明

天澤華益硫磺比值分析儀無論採用哪種安裝形式，都適用于利用老舊硫磺比值分析儀(任何品牌）的採樣一次球閥通過更換原位採樣測量探頭（專有技術）實現即插即用，無需工廠停工或動火作業即可完成改造安裝工作，無縫連接投用儀錶，操作無風險安全可靠，節約資金並減少人員投入。
